Кулачковый бандаж на каток Hamm 2520: реальные случаи и логика выбора

Опубликовано: 16.07.2026

Грунтовые катки Hamm серии 2xx — техника предсказуемая и выносливая. Модель 2520 с эксплуатационной массой около тринадцати тонн нормально справляется со стандартным уплотнением: песок, щебень, глинистые грунты в разумных пределах влажности. Гладкий валец отрабатывает свою функцию. Но на некоторых объектах гладкого вальца откровенно не хватает, и тогда возникает вопрос о кулачковом бандаже.

Что даёт кулачковый профиль

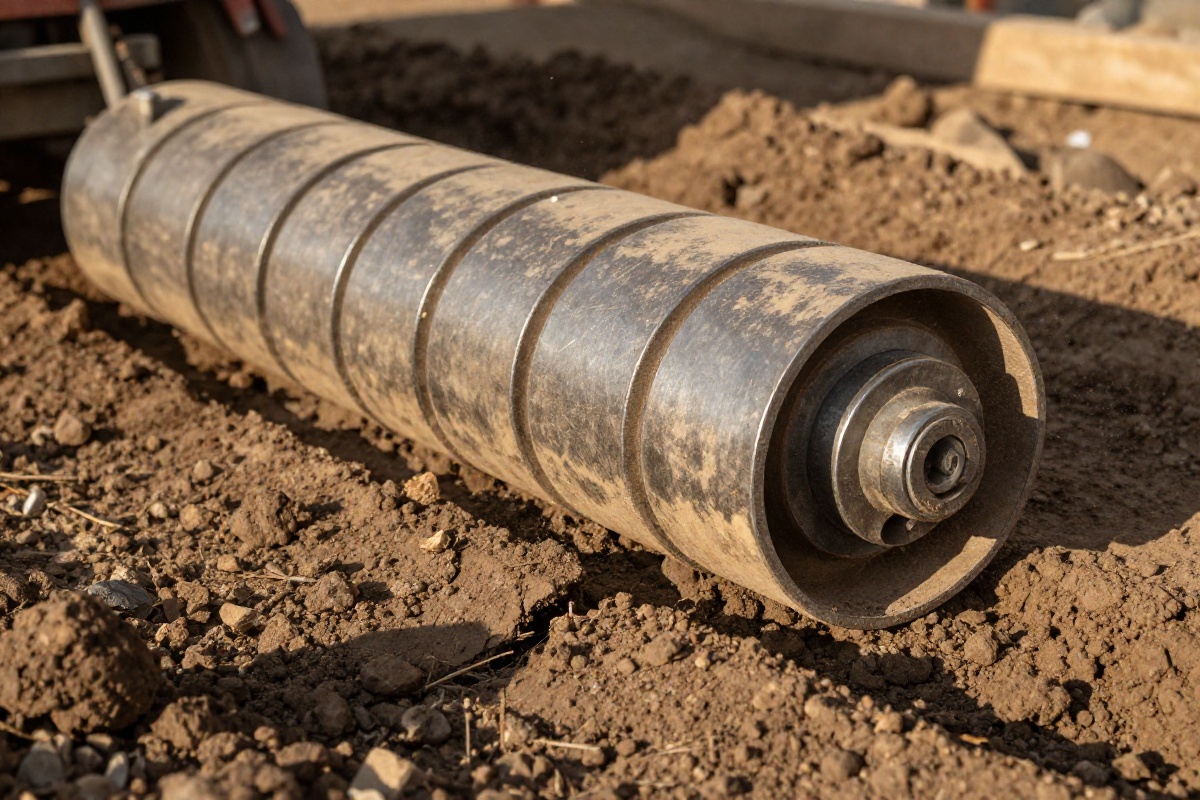

Кулачковый бандаж — это съёмная оболочка, которая надевается на основную вальцовую поверхность. Вместо сплошного контакта с грунтом каток работает выступами. Эффект получается двойной: локальное увеличение давления под каждым кулачком и одновременное разрыхление верхнего слоя между ними.

Звучит парадоксально — уплотнять и разрыхлять одновременно. Но на практике это решает конкретную проблему: при работе с пластичными грунтами (тяжёлые суглинки, глины) гладкий валец начинает «заплывать», грунт налипает, образуется гладкая корка, под которой остаются пустоты. Кулачковый профиль эту корку разрушает, вынуждая воздух и избыточную влагу выходить наружу, а не запираться внутри массива.

Дополнительно кулачки создают шероховатую поверхность отсыпки. Это критично, когда следующий слой нужно укладывать без дополнительных подготовительных операций — сцепление между слоями получается заметно лучше.

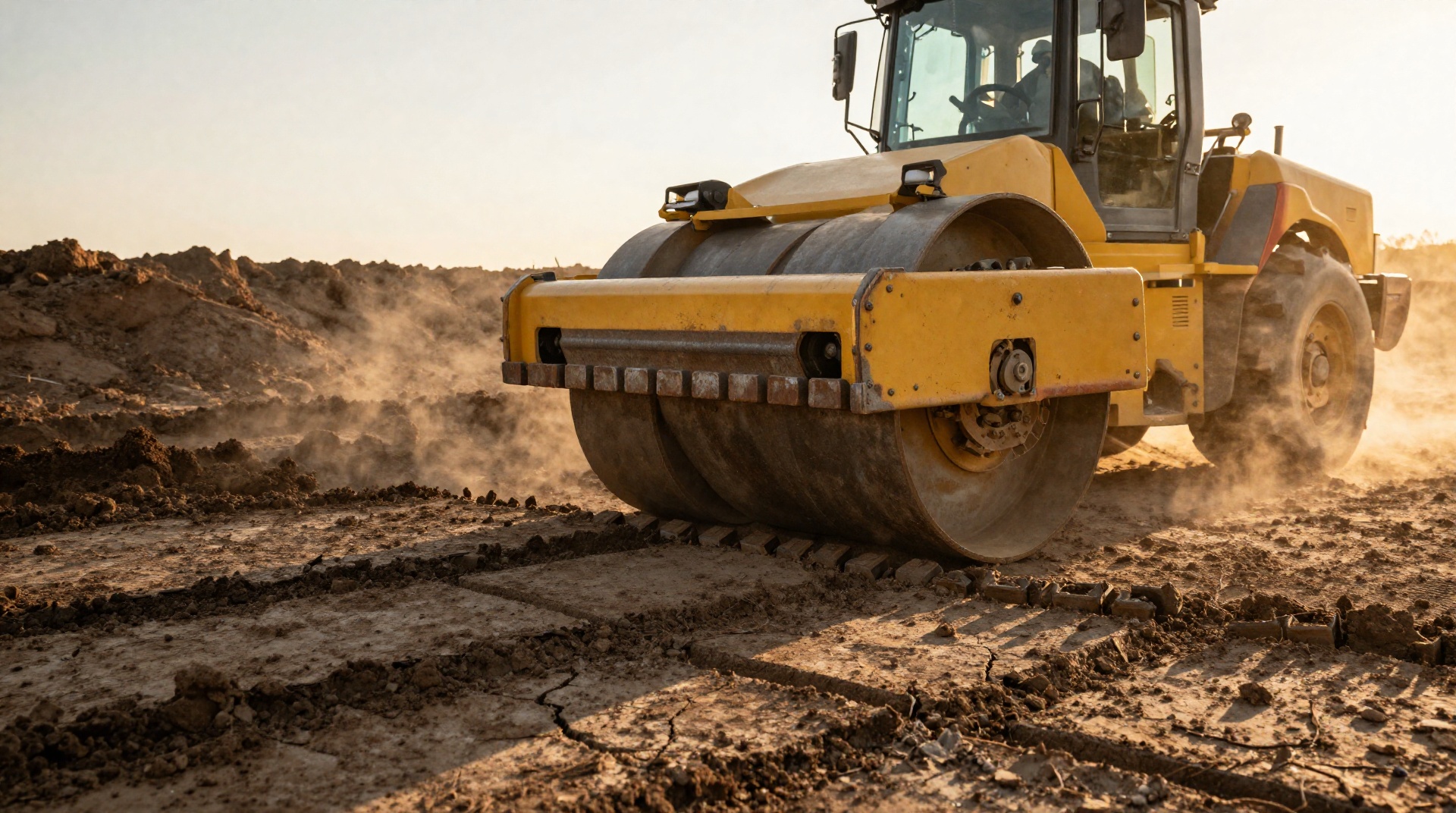

Когда на Hamm 2520 бандаж оправдан

Ставить кулачковый бандаж «на всякий случай» нет смысла. Гладкий валец уплотняет эффективнее по чистой физике — площадь контакта больше, давление распределяется равномернее. Кулачковый профиль нужен в ограниченном числе ситуаций.

• Тяжёлые связные грунты. Глина, жирный суглинок, супесь с высокой пластичностью. На таких материалах гладкий валец даёт эффект «обжатой консервы» — сверху плотно, внутри рыхло.
• Повышенная влажность. Если грунт переувлажнён и есть риск образования гладкой плёнки (глазури), кулачки её прорывают.
• Работа в карьерах и на отвалах. Когда нужно уплотнять неоднородный массу — смесь глины, щебня, почвы, строительного мусора. Кулачковый бандаж не даёт крупным фракциям выталкиваться из-под вальца.
• Подготовка основания под последующие слои. Шероховатость после прохода кулачкового катка улучшает сцепление с нижележащим слоем асфтобетона или щебня.

Кулачковый бандаж подбирают не «на всякий случай», а под конкретный грунт, модель катка и задачу уплотнения; подходящие направления по каткам можно посмотреть в разделе катков.

Конструктивные отличия бандажей

Не всякий кулачковый бандаж подойдёт именно к Hamm 2520. Катки разных производителей отличаются геометрией вальца, расположением крепёжных точек и допустимой нагрузкой на бортовую часть. Установка бандажа, рассчитанного на другой каток — это гарантированные проблемы с посадкой, биением и быстрой поломкой крепежа.

Материал изготовления

Основных вариантов два: сталь и высокопрочный чугун. Стальные бандажи легче и проще в ремонте — можно сварить, заварить трещину, поставить заплату. Чугунные тяжелее, но лучше сопротивляются абразивному износу. На глинистых грунтах с включением песка и мелкого щебня чугун ведёт себя предсказуемее: сталь на таких смесях протирается заметно быстрее.

Толщина стенки — отдельный вопрос. Бандаж толщиной менее 20 мм на тринадцатитонном катке проживёт один-два сезона активной работы. Оптимально — 25–30 мм, причём не по заявлению, а по фактическому замеру в нескольких точках. Литые детали часто имеют неравномерную толщину, и это нужно проверять при приёмке.

Форма и расположение кулачков

Кулачки бывают трапециевидные, прямоугольные и с скруглёнными гранями. Трапеция лучше прорезает связный грунт, но быстрее изнашивается по кромкам. Прямоугольные — универсальнее, но хуже входят в плотную глину. Скруглённые — компромиссный вариант для смешанных грунтов.

Шаг расположения кулачков влияет на характер уплотнения. Мелкий шаг (много кулачков на погонный метр) даёт более равномерное уплотнение, но снижает глубину проникновения каждого отдельного кулачка. Крупный шаг — наоборот. Для Hamm 2520 с его массой обычно выбирают средний шаг, чтобы совместить приемлемую глубину проработки с равномерностью плотности.

Система крепления

Кулачковый бандаж на грунтовый каток крепится либо на болтах через фланцы, либо на клиновых замках. Болтовое соединение надёжнее, но требует контроля затяжки — при вибрации гайки откручиваются. Клиновые замки быстрее в установке и снятии, но требуют точного изготовления: малейший люфт приведёт к биению и разрушению замка за короткий срок.

Некоторые бандажи комплектуются резиновыми подкладками между корпусом и вальцом. Это снижает передачу ударов на подшипники вальца, но усложняет установку и требует периодической замены подкладок. На тяжёлых глинах резина сминается быстро, и её смысл теряется.

На что смотреть при подборе

Первый и главный критерий — соответствие геометрии вальца Hamm 2520. Внутренний диаметр бандажа, ширина, расположение и размер крепёжных отверстий должны совпадать с заводскими параметрами катка. Любые «примерно подходит» или «подогнём на месте» заканчиваются плохо.

Второй момент — масса бандажа. Hamm 2520 имеет определённый запас по нагрузке на валец, но добавлять к тринадцати тоннам ещё 800–1200 кг веса бандажа без проверки допустимой нагрузки на подшипниковые узлы нельзя. В документации на каток указана предельная нагрузка на передний и задний вальцы — эти цифры нужно сверить с массой конкретного бандажа.

Третий фактор — доступность запчастей и ремонтопригодность. Кулачковый бандаж — расходный элемент. Кулачки обламываются, стенка протирается, крепёжные отверстия разбиваются. Если производитель бандажа единичный и замена элементов занимает месяцы, это прямой убыток во время сезона.

Сравнение с альтернативами

Кулачковый бандаж — не единственный способ изменить характер уплотнения. Есть решётчатые бандажи (сетчатая структура) и ножевые (специальные зубья-резцы).

Тип бандажа Лучше всего подходит для Минусы Кулачковый Связные грунты, переувлажнённые смеси Снижение производительности, больше проходов Решётчатый Каменистые грунты, щебень с мелким заполнителем Быстрый износ перемычек, слабая проработка глины Ножевой Очень плотные глины, мерзлый грунт Экстремальная нагрузка на трансмиссию катка, быстрый выход из строя ножей

Для Hamm 2520 кулачковый бандаж — наиболее сбалансированный вариант расширения возможностей. Ножевой профиль на этом катке ставить рискованно: трансмиссия рассчитана на вибрационное уплотнение, а не на преодоление сопротивления резанию. Решётчатый бандаж работает, но область его применения уже — он хорош там, где нужно перемешивать и дробить, а не прорезать.

Практические нюансы эксплуатации

После установки бандажа режим работы катка меняется. Число проходов по одному следу увеличивается на 30–50% по сравнению с гладким вальцом. Скорость движения снижается — оптимальный диапазон для кулачкового профиля 2–4 км/ч, быстрее нет смысла: кулачки не успевают нормально входить в грунт.

Вибрация на кулачковом бандаже передаётся иначе — более импульсивно, с резкими пиками. Рекомендуется снизить амплитуду вибрации на 15–20% от номинальной, чтобы не ускорять износ подшипников и рамы. Частоту можно оставить прежней или немного увеличить — это зависит от конкретного грунта.

Очистка бандажа — отдельная головная боль. На глине кулачки забиваются намертво, и стандартных скребков часто не хватает. Некоторые бригады делают дополнительные цепные очистители, но это уже кустарные решения, которые могут повредить бандаж или валец.

Хранение кулачкового бандажа между сезонами требует минимальной подготовки: очистка, осмотр на предмет трещин (особенно в зоне сварных швов и у основания кулачков), консервация антикоррозийным составом. Оставлять бандаж на вальце катка при длительном хранении не стоит — контактные поверхности могут корродировать и прикипеть.

Когда бандаж не поможет

Бывают ситуации, когда на объекте ставят кулачковый бандаж, а проблема не решается. Обычно это связано не с бандажом, а с самим грунтом. Если влажность превышает оптимальную на 5–7% и выше, никакой кулачковый профиль не вытеснит лишнюю воду — грунт будет всплывать под вальцом. В таких случаях нужен осушитель (аэратор) или выдержка грунта до естественного высыхания.

Ещё частая ошибка — попытка уплотнить кулачковым бандажом насыпной грунт с крупнообломочными включениями более 100–150 мм. Кулачки просто не могут нормально контактировать с массивом, каток начинает «прыгать», а уплотнение получается неравномерным. Для таких материалов нужен гладкий валец с предварительным дроблением крупного камня.

Кулачковый бандаж на Hamm 2520 — инструмент узкий, но при правильном применении очень эффективный. Главное — понимать, что он не заменяет гладкий валец, а дополняет его в тех условиях, где гладкая поверхность бессильна. Выбор конкретной модели сводится к точномуподбору по геометрии, адекватной оценке массы и честному ответу на вопрос: а действительно ли на этом объекте без кулачков не обойтись.
